產品介紹
性能簡介：Y4-73型D式鍋爐引風機適用于大型火力發電廠中2~670t/h蒸汽鍋爐的引風系統。Y4-73鍋爐引風機制成單吸入式，傳動方式均為D式，均配有調風門以適用不同的工況要求。同一機號的通、引風機葉輪結構相同。葉輪采用后傾機翼斜切型葉片，高效低噪，高主要規格：強度運轉平穩。引風機傳動部帶有水冷裝置。本引風機輸送的介質為煙氣，最高溫度不得超過250℃，引風機前必須加裝除塵效率不低于85%的除塵裝置。每種風機均可制成右旋或左旋兩種型式。
G4-73亦可用于礦井通風及一般通風。通風機輸送的介質為空氣，最高溫度不得超過80℃.
產品說明：Y/G4-73型鍋爐離心式引風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。
機殼：機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼作成三種不同形式：№8~12機殼作成整體結構，不能拆開。№14~16機殼作成兩開式。№18~28機殼作成三開式。對引風機、蝸形板作了適當加厚以防磨。
葉輪：由12片后傾機翼斜切的葉片焊接于弧錐形的前盤與平板形的后盤中間。同一號的通、引風機葉輪結構相同。
進風口：收斂、流線型的進風口制成整體結構，用螺栓固定在風機入口側。
調節門：用以調節風機流量的裝置，軸向裝在進風口前面。調節范圍由0°(全開)到90°(全閉)。
鍋爐專用Y4-73型離心式引風機主要參數:

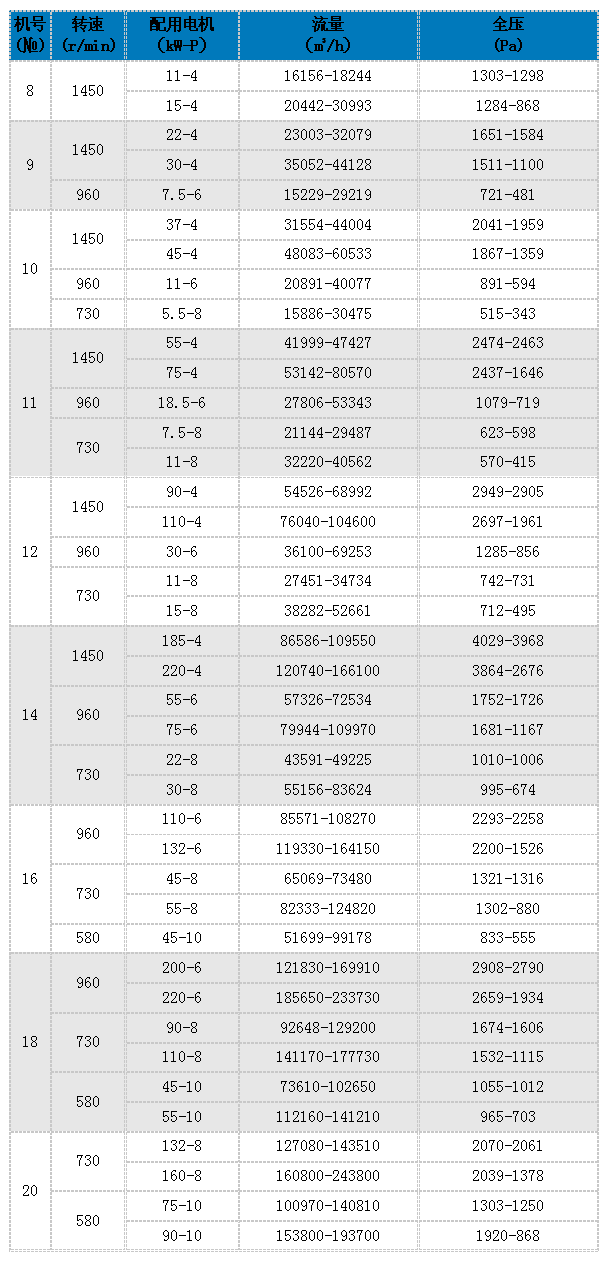

鍋爐專用G4-73型離心式引風機主要參數:
